IC多引线框架蚀刻加工生产

文章出处:本站  责任编辑:Editor  人气:1270  发表时间:2018-12-13 13:47:57  【

 引线框架作为集成电路的芯片载体,是一种借助于键合材料(金丝、铝丝、铜丝)实现芯片内部电路引出端与外引线的电气连接,形成电气回路的关键结构件,它起到了和外部导线连接的桥梁作用,绝大部分的半导体集成块中都需要使用引线框架,是电子信息产业中重要的基础材料。有TO、DIP、ZIP、SIP、SOP、SSOP、TSSOP、QFP(QFJ)、SOD、SOT等。主要用模具冲压法和化学刻蚀法进行生产。引线框架使用的原材料有:KFC、C194、C7025、FeNi42、TAMAC-15、PMC-90等。材料的选择主要根据产品需要的性能:(强度、导电性能以及导热性能)来选择。

引线框架用铜合金大致分为铜一铁系、铜一镍-硅系、铜一铬系、铜一镍一锡系(JK--2合金)等,三元、四元等多元系铜合金能够取得比传统二元合金更优的性能,更低的成本,铜一铁系合金的牌号最多,具有较好的机械强度,抗应力松弛特性和低蠕变性,是一类很好的引线框架材料。由于引线框架制作及封装应用的需要,除高强度、高导热性能外,对材料还要求有良好的钎焊性能、工艺性能、蚀刻性能、氧化膜粘接性能等。




引线框架图一,下图为单个引线框细节图,表面镀银

 引线框架

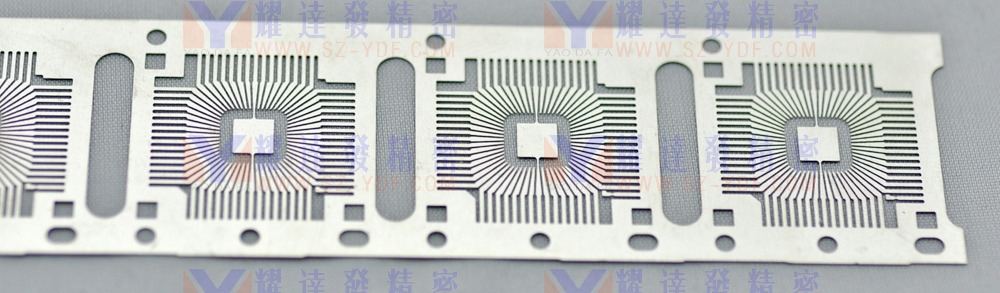

引线框架图二,下图为条状蚀刻后的状态,可以整版或整条镀银

 引线框架

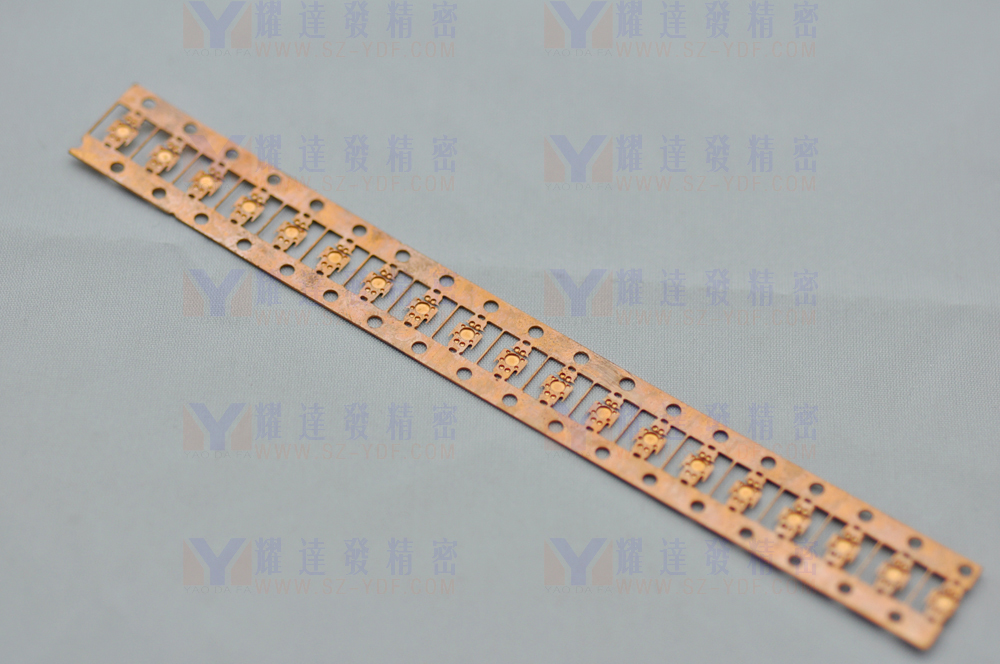

引线框架图三,下图为铜材蚀刻后,未电镀的状态

 引线框架

引线框架图四,下图为厚度0.5mm厚的框架产品,表面未有镀层集成电路(IC)发展除有芯片的制造外,还要有相应封装配套。引线框架IC封装中一个关键部件,起到芯片与外部电路连接、支撑芯片以实现其功能的作用。由于IC向多功能、快速、微型化发展,要求其引线框架的引线数多,如:208pin240pin304pin等。用光-化学蚀刻成型技术生产引线框架,对多品种、小批量在成本上特别有利,生产加工周期缩短,不需要加工摸具,产品质量好,特别适合生产多引线框架。金属与合金属薄带(小于等于0.2mm)可加工线条间距大于80um的各类零件。
