铜环过渡片

铜环过渡片

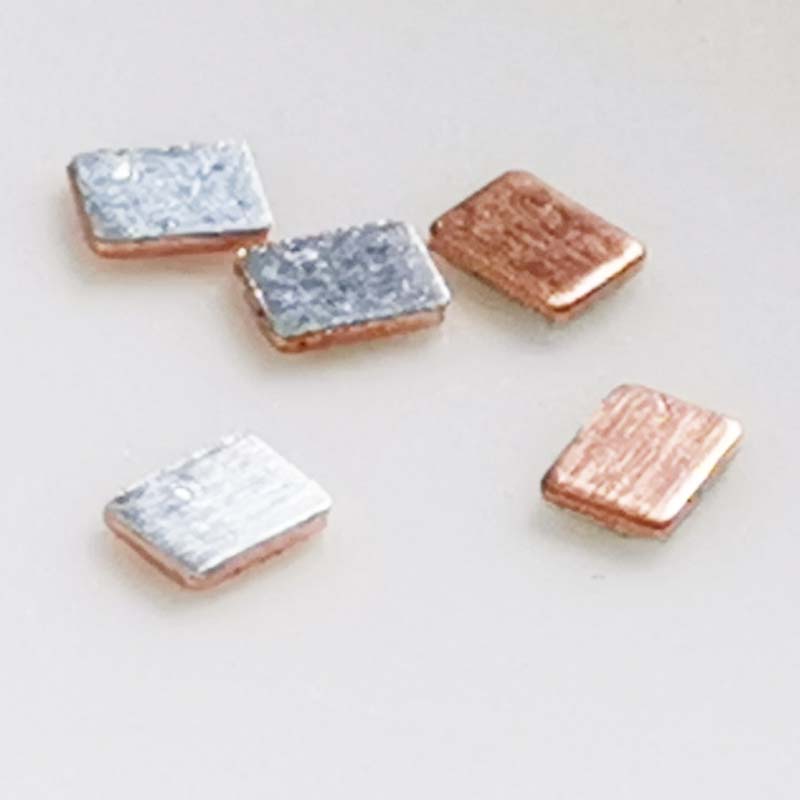

产品简介: 铜环过渡片主要用于精密电子芯片焊接
  • 咨询热线:135 3425 7051

产品详细描述

  背景技术

金属复合材料目前在国内应用上已初具规模,大量新的研发设计开始以铜环过渡片作为新的材料方案;已经在用的各类复合产品投入市场,依靠性能和价格的优势,提高了产品的销量.金属复合材料拥有非常优秀的性能和性价比,这般潜力和实力,未来的市场在可替代,高性能,高能量密度,轻量化,高端化的科技力量推动下,必然成为最受欢迎的一种金属材料!

铜环过渡片主要用于汽车电子及功率电子领域,作为铝基半导体线路与PCB之间的过渡连接。铝线是芯片键合中常用的键合材料,铜铝过渡片可以避免键合铝丝与镀金层直接接触导致的可靠性问题,提供一个可供楔形键合的平整平面。铝与电子行业中绝大多数焊料并不润湿,而铜是一种可焊性很好的金属,这使得铜铝过渡片易于焊接在PCB焊盘上。

我们可以根据客户需求,定制各种形状、不同铜铝比、不同厚度的铜铝过渡片。

复合方式:

1.固-固相复合法

(将两种或多种已经成型的板材通过叠加或者是轧制的方法使其能够形成多层复合的方式,从而使这种复合板材能够达到所需的性能要求。其中,复合板材所采用的轧制方法主要有热轧和冷轧两种,采用轧制的方法生产的复合板材具有生产成本较低、生产迅速以及成本板材的精度较高等优点)

2.液-固相复合法

(将一种(液相)的金属材料通过多种不同的方式均匀的浇铸在其他一种固态金属材料的表面)

3.直接浇铸复合法

发展历程:

随着现代科学技术和现代工业的发展,单一的金属或者合金已经难以满足现代化生产对材料综合性能的需求。因而异种金属以层状结合的方式而形成的新型金属复合材料,近年来受到国内外普遍关注.层状金属复合材料是利用复合技术使两种或者多种多层不同性能的金属在界面上实现牢固冶金结合的产品.可以与各种材料性能优劣互补,达到最佳性能。

可根据不同的用途调整基材的材质,调整综合性能,满足不同场合需求.
主要优势:
1.成本优势:铜环过渡片较纯铜而言更轻,整体重量下降,即价格下降;从外观、可加工型选用复合材料并无区别;反而成本更低,
2.性能优势:对各种散热、电力、能量密度指标考虑,铜铝复合板拥有两种原材的优点,冶金结合,铜铝散热效能更高,不管从环保、可塑性方面;复合产品都有可以独当一面的优势
层状铜铝复合板是由双层金属复合而成的,其通过将多层金属板经过叠压而形成,相对于颗粒增强复合材料,层状复合材料的制造工艺相对简单,同时能够达到工业应用的要求,随着科技的进步,金属层状复合材料已经由原来的双层发展到现今的多层金属材料复合,同时在制造的过程中,对于不同层板之间层板组分的合理选择以及选用相应的加工工艺,能够生产出符合工业特性要求的金属层状复合材料。通过使用金属层状复合材料能够有效地减少对于贵金属材料的使用,以较少的材料投入达到改善材料特性的目的,对于降低生产成本以及减少资源的浪费有着非常重要的意义。

铜环过渡片产品详细介绍

产品名称

铜环过渡片

主要用途

铜环过渡片主要用于汽车电子及功率电子领域,作为铝基半导体线路与PCB之间的过渡连接。铝线是芯片键合中常用的键合材料,铜环过渡片可以避免键合铝丝与镀金层直接接触导致的可靠性问题,提供一个可供楔形键合的平整平面。

客户对本产品的蚀刻加工要求

材料厚度T0.3MM等,越厚工艺相对好做

产品使用材质

无氧铜

材质材料的厚度mm

不同的产品采用不同厚度的铜铝复合方式

本产品加工蚀刻管控精度及能力

最高可管控+/-0.01mm,一般客户要求为+/-0.05MM,特别厚的材料双方方共同确认

本厂针对此产品蚀刻加工能力

批量化生产。针对小批量多样化的定制型产品,也可以积极应对并快速反应,节省我们的作业成本的同时,回馈给客户更快,更好服务,节约赶时间成本及产品成本。我们最大的可加工的长度达到1000mm,具体参数客户可以将设计图发至邮箱:ly@sz-ydf.com以便双方及时沟通确认。

针对批量生产时间

批量化生产加工周期一般控制在5-15天,特殊的情况下,如产品交期特别紧张的可以提前和我们商量确认。我们会调用本厂资源去积极的对应并帮助客户完成紧急状态下的交货时间。总之:一切为了客户,保证批量交货时间。

本产品定价评估规则

总体上一个产品的定价是多方面因素综合判定的。最主要的蚀刻加工工艺主要依材料材质,蚀刻材料的厚度,产品的管控要求精度及加工批量数量综合评估价格。我们始终认为,评估一个产品的价格,不论是样品还是批量的产品,最为理想状态是提供图纸或含有尺寸的样件来参考,这样的评估价更准确,也是对客户负责任一种方式,准确的评估价格对客户也是一种尊重,图纸请发送至邮箱:ly@sz-ydf.com

本产品样品提供方式

铜环过渡片申请免费。正常情况下下,我们的样品均是需要收取样品费用的。主要原因在于收取最基本的模版费及蚀刻加工过程中的人工,水电,及厂租。蚀刻工艺本身由于反应时间快,相对的成本较低,已经为相关的设计制造节省了很大的费用。每个月高达上百种的新品需要打样,成本压力巨大。本着共赢互利的精神,绝大部份的客户在沟通中也表示理解。

本产品检验方式及检测工具

平面检测。使用影像仪(二次元),配合卡尺,高度计,深度计等工具

蚀刻加工特殊要求

有要依据客户的图纸进行管控,图形孔径均匀。

售后

售后服务电话:135 3425 7051,售后投诉邮箱:ly@sz-ydf.com。我们是专业的**工厂,对所有我司的产品售后负责。不论是服务态度,还是产品质量,甚至前置的关于产品设计沟通,业务员的服务质量等,均可以直接沟通。本厂有专业的品控团队,快速的反应机制,针对客户的投诉,24小时内回复。48小时内提出改善对策,最快三天内完成改善品发货。


铜铝复合板
铜铝复合板
铜环过渡片产品图二
铜铝复合板
铜铝过渡片产品图三
铜铝复合板
铜铝过渡片产品图四


铜环过渡片加工的一些共性特点说明

关于开模及费用

相对低廉的开模费用,普通的情况下200-1000元不等(特殊的玻璃光罩会贵一些)。更新设计的时间快,最快可一天内即可完成设计的更新并完成模版制作,且成本较小。

新产品的开发周期

针对蚀刻工艺的新产品开发可以更灵活,费用低。设计人员在新品开发时,可以提前和我们沟通,这样可以经过双方的讨论,来规避一些设计上的缺陷。比如:设计的材料厚度,设计的加工管控精度,可以蚀刻的最小孔,最小的缝隙等。可以提前将设计图发至邮箱:ly@sz-ydf.com进行前置讨论。或电话联系:刘生135 3425 7051

蚀刻加工可实现的一些特殊作用

蚀刻加工可以实现冲压,切割或CNC达不到的凹凸效果:比如一些LOGO,品牌标识等,且立体感强,图案任意,精细度高

蚀刻加工通用的一些可管控精度

依据材料材质,厚度,本厂加工精度大约可以换算成材料厚度的10%,比如0.1mm厚的不锈钢,可管控的精度为+/-0.01mm

金属蚀刻可加工的一些形状

几乎可以任意形状。依据材料厚度的不同,形状可开的最小开孔会有所不同,越厚的板子,可开的形状间隙需要越大。复杂外形的产品同样可以蚀刻,无需额外增加成本。

金属蚀刻可加工一些材料厚度

最为理想状态是:0.05mm-0.5mm厚度区间。目前本厂可加工材料厚度控制在0.02mm-2.0mm。越厚的板材需要蚀刻加工的时间会更久,相对成本会更高。同时,超薄的材料加工成本也不会低,过程管控防变形等操作需要特殊对待。

蚀刻加工可以加工一些材质

理论上,所有的金属材料均可以被腐蚀或蚀刻加工。只是针对不同的材料会采用不同的化学配方,抗腐蚀性能好的材料比如金,银等甚至需要王水型蚀刻配方才能蚀刻。考虑到风险因素及量产性,本厂绝大部份采用SUS304,SUS316不锈钢蚀刻加工,以及所有的铜材,铜合金,钼片类材料均可以蚀刻。

蚀刻加工特别优点

由于蚀刻加工是通化学药水的方式进行浸蚀。
1.
最为显著的优点就是产品跟原材料保持高度一致。不改变材料的性状,不改变材料应力(除表面半蚀刻的以外),不改材料的硬度,拉伸强度及屈服强度及延展性。基加工过程在设备中是经过雾化的状态进行蚀刻,表面无明显压力。
2.
没有毛剌:产品加工过程,全程无冲压力,因此不会产生卷边,突点,压点。
3.
可以和后工序冲压配合完成产品的单独成型动作,可以有挂点的方式进行整版电镀,背胶,电泳,黑化等,相对成本更为节省。设计挂点方式可以联系刘先生:ly@sz-ydf.com;135 3425 7051
4.
小型化,多样化同样可以应对,且周期短,成本小。这就为国内外一些小型或独角兽型的公司提供一更好的解决方案,用我们的专门的样品制样组,达到快速交期的目的,同时产品质量又能得以保证。

如何才能保证铜环过渡片产品的品质

一、我的客户需要什么?我如何帮助客户实现?

首要的问题我们始终站在客户的角度考虑问题。因为我们是铜环过渡片行业的资深人员,了解客户想的是什么,他的产品由我们的加工能否解决客户问题 ?客户设计初步阶段如何帮助客户去规避一些生产风险?这都 是作为一个服务型工厂必须考虑到的问题。耀达发精密五金拥有自己的工程团队,拥有资深的工程设计人员,可以将客户的需求转化的初步设计的考量,不仅帮助客户实现产品的设计,还要达到客户使用产品的功能。

二、对客户来说,耀达发精密与别人相比独特的专长是什么?

我们是专业的蚀刻加工团队,深耕蚀刻行业多年。我们的专长就是可以利用我的优秀的资源,对一些超精密的产品进行独一无二的设计。利用我们的灵活性,专门配备的样品攻关,批量攻关团队,为客户的产品进行量身打造,无论是时间周期还是管控精度,我们都可以随时对应。针对客户的急件,甚至可以24小时内完成,以解客户的燃眉之急。

三、耀达发精密五金能给客户的公司增加多大的价值?

价值取决于提供的服务是否精准。耀达发密五金针对客户的产品设计制造过程中,采用量化的标准,利用合理的利润空间的同时,帮助客户实现设计初衷。只有客户的设计能完美的实现并优于现有市场上的同类产品,才能为客户的产品最终赢得市场打下坚实的基础。实际上,作为下游的加工企业,服务客户等于帮助客户,服务客户等于帮助客户解决问题。解决现实问题,即帮助客户实现更大价值。在激烈的竞争中,企业必须调整和营造自身的能力,使企业的经营理念、能力、过程及组织结构与顾客感知价值因素相适应,在每一次顾客接触过程中,创造并传递顾客所需要的价值。只有不断地为顾客创造竞争对手所无法提供的价值,才能和顾客建立良好的客户关系,企业才能不断的发展壮大。企业在提供产品或服务后,要协助顾客达到使用产品或服务的目的,去帮助顾客在市场上取得成功。这种基于“双赢”的伙伴型关系策略很快会使企业在激烈的竞争中脱颖而出,与顾客建立起良好稳定的客户关系。

实现价值

四、耀达发精密五金提供的什么服务是独一无二的?

相完备的体系认证,友好的环境要求。坚持环保理念办工厂!我们的污水废水均为处理后达标排放,生产产生的酸性废气经过处理后抽送,不会对大气产生污染。因为蚀刻行业采用的是化学药水的方式进行加工,会产生一些废渣,重金属。针对此问题,我们也联合工业园及环保监控方,由专门的处理公司进行无害化妥善的处理。我们有专业的检测设备,保证客户的产品符合设计要求。

把份内的服务做精

份内服务就是意料之内、情理之中的服务,也是我们本应该做好的服务,是客户有需求我们也能提供的服务,占据了我们日常工作的绝大部分。如日常的蚀刻业务处理、产品营销、客户接待等。正是由于这些工作的日常性和重复性,我们可能会忽略掉其中应该注意的某些细节,有时由于处理不当还会导致客户的不满甚至投诉。

1.发自内心尊重和关注客户,迅速响应客户铜环过渡片的需求

所有为客户提供服务的工作人员都要树立全面正确科学的服务观,真正将客户作为上帝,尊重客户的选择和隐私,关注客户的感受,换位思考,站在客户立场为客户办理业务、解决困难。对于客户在服务工作和业务办理中提出的各种诉求积极响应,迅速行动;多方面寻求帮助,让客户感到宾至如归。

2.注意每一个金属蚀刻加工的细节

细节决定成败。蚀刻的工作中要特别注意细节。在日常工作中,从着装、仪表到文明用语的使用等都从细处反映了我们的职业化水平,一个微笑、一个手势、一个问候都能让客户感到温馨;能够为客户提供“一站式”,整体方案的提出服务,做到客户有人问、我们有回应,更是从细处体现了我们的专业化水准,这些是我们细化服务的基础性工作。

3.提供优良的服务环境、便利的服务措施

现在的客户越来越重视服务环境和沟通的便捷性。我们要注重内外部环境建设,加大对网站的细节图片的处理,优化,为客户提供更温馨舒适的网络产品浏览环境。还需注意为特殊客户(如新品开发)提供相应的特殊便利条件。

团队协作



强调服务、关注客户的时代,因为服务是营销的基础,是连接产品和市场的真正桥梁和纽带,一家精密蚀刻加工厂的口碑正是植根于它所提供的服务品质。卓越的服务品质不仅是市场经济发展对铜环过渡片提出的具体要求,也正逐渐成为一家金属蚀刻加工核心竞争力的重要内容之一,在很大程度上影响着其未来的盈利能力

耀达发精密专业提供铜环过渡片材料及产品加工,我们专注通过蚀刻工艺进行0.3mm铜铝复合板加工,并且具有针对铜环过渡片定制性服务,专业素养成就专业0.3mm铜铝复合板高端零件加工
