支撑板
| 产品简介： | 支撑板广泛应用于机械、电子、精密五金等各行业。 |
- 咨询热线：135 3425 7051
产品详细描述
|
支撑板产品详细介绍 |
|
|
产品名称 |
|
|
主要用途 |
支撑板是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。 |
|
客户对本产品的蚀刻加工要求 |
公差要求高，质量好，可批量化生产，材质稳定 |
|
产品使用材质 |
SUS304不锈钢，SUS316不锈钢，铜，合金等 |
|
材质材料的厚度mm |
0.03mm,0.05mm,0.08mm,0.1mm,0.15mm,0.18mm,0.2mm,0.25mm,0.3mm |
|
本产品加工蚀刻管控精度及能力 |
最高可管控+/-0.01mm，一般客户要求为+/-0.05MM，特别厚的材料双方方共同确认 |
|
本厂针对此产品蚀刻加工能力 |
批量化生产支撑板，每天生产高达丝500张标准张，折合此产品大约数量10000个/天。针对小批量多样化的定制形产品，也可以积极应对并快速反应，节省我们的作业成本的同时，回馈给客户更快，更好服务，节约赶时间成本及产品成本。我们最大的可加工的面积达到1000mm，具体参数客户可以将设计图发至邮箱：ly@sz-ydf.com以便双方及时沟通确认。 |
|
针对批量生产时间 |
针对数量，批量化生产加工周期一般控制在5-15天，特殊的情况下，如产品交期特别紧张的可以提前和我们商量确认。我们会调用本厂资源去积极的对应并帮助客户完成紧急状态下的交货时间。总之：一切为了客户，保证批量交货时间。 |
|
本产品定价评估规则 |
总体上一个产品的定价是多方面因素综合判定的。最主要的蚀刻加工工艺主要依材料材质，蚀刻材料的厚度，产品的管控要求精度及加工批量数量综合评估价格。我们始终认为，评估一个产品的价格，不论是样品还是批量的产品，最为理想状态是提供图纸或含有尺寸的样件来参考，这样的评估价更准确，也是对客户负责任一种方式，准确的评估价格对客户也是一种尊重，图纸请发送至邮箱：ly@sz-ydf.com |
|
本产品样品提供方式 |
可以针对特殊的样品申请免费。正常情况下下，我们的样品均是需要收取样品费用的。主要原因在于收取最基本的模版费及蚀刻加工过程中的人工，水电，及厂租。蚀刻工艺本身由于反应时间快，相对的成本较低，已经为相关的设计制造节省了很大的费用。每个月高达上百种的新品需要打样，成本压力巨大。本着共赢互利的精神，绝大部份的客户在沟通中也表示理解。 |
|
本产品检验方式及检测工具 |
平面检测。使用影像仪（二次元），配合卡尺，高度计，深度计等工具 |
|
蚀刻加工特殊要求 |
有要依据客户的图纸进行管控，孔径均匀。 |
|
售后 |
售后服务电话：135 3425 7051，售后投诉邮箱：ly@sz-ydf.com。我们是专业的蚀刻工厂，对所有我司的产品售后负责。不论是服务态度，还是产品质量，甚至前置的关于产品设计沟通，业务员的服务质量等，均可以直接沟通。本厂有专业的品控团队，快速的反应机制，针对客户的投诉，24小时内回复。48小时内提出改善对策，最快三天内完成改善品发货。 |
支撑板图一
.JPG)
支撑板图二
.JPG)
支撑板三
.JPG)

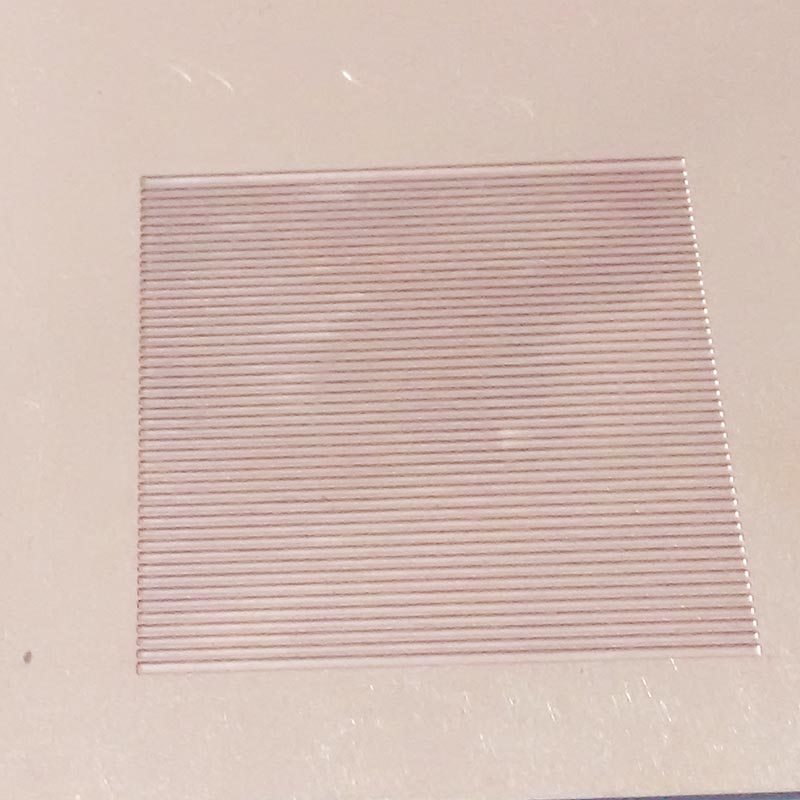

支撑板图四
.JPG)
|
支撑板的一些共性特点说明 |
|
|
关于开模及费用 |
相对低廉的开模费用，普通的情况下200-1000元不等（特殊的玻璃光罩会贵一些）。更新设计的时间快，最快可一天内即可完成设计的更新并完成模版制作，且成本较小。 |
|
新产品的开发周期 |
针对蚀刻工艺的新产品开发可以更灵活，费用低。设计人员在新品开发时，可以提前和我们沟通，这样可以经过双方的讨论，来规避一些设计上的缺陷。比如：设计的材料厚度，设计的加工管控精度，可以蚀刻的最小孔，最小的缝隙等。可以提前将设计图发至邮箱：ly@sz-ydf.com进行前置讨论。或电话联系：刘生135 3425 7051 |
|
可实现的一些特殊作用 |
蚀刻加工可以实现冲压，切割或CNC达不到的凹凸效果：比如一些LOGO,品牌标识等，且立体感强，图案任意，精细度高 |
|
通用的一些可管控精度 |
依据材料材质，厚度，本厂加工精度大约可以换算成材料厚度的10%，比如0.1mm厚的不锈钢，可管控的精度为+/-0.01mm |
|
可加工的一些形状 |
几乎可以任意形状。依据材料厚度的不同，形状可开的最小开孔会有所不同，越厚的板子，可开的形状间隙需要越大。复杂外形的产品同样可以蚀刻，无需额外增加成本。 |
|
金属蚀刻可加工一些材料厚度 |
最为理想状态是：0.05mm-0.5mm厚度区间。目前本厂可加工材料厚度控制在0.02mm-2.0mm。越厚的板材需要蚀刻加工的时间会更久，相对成本会更高。同时，超薄的材料加工成本也不会低，过程管控防变形等操作需要特殊对待。 |
|
蚀刻加工可以加工一些材质 |
理论上，所有的金属材料均可以被腐蚀或蚀刻加工。只是针对不同的材料会采用不同的化学配方，抗腐蚀性能好的材料比如金，银等甚至需要王水型蚀刻配方才能蚀刻。考虑到风险因素及量产性，本厂绝大部份采用SUS304,SUS316不锈钢蚀刻加工,以及所有的铜材，铜合金，钼片类材料均可以蚀刻。 |
|
蚀刻加工特别优点 |
由于蚀刻加工是通化学药水的方式进行浸蚀。 |
.jpg)
支撑板由于产品大小尺寸不大，可以批量化排版加工，每天产能高。
如何才能保证支撑板产品的品质
一、我的客户需要什么？我如何帮助客户实现？
首要的问题我们始终站在客户的角度考虑问题。因为我们是支撑板的资深人员，了解客户想的是什么，他的产品由我们的加工能否解决客户问题 ？客户设计初步阶段如何帮助客户去规避一些生产风险？这都 是作为一个服务型工厂必须考虑到的问题。耀达发精密五金拥有自己的工程团队，拥有资深的工程设计人员，可以将客户的需求转化的初步设计的考量，不仅帮助客户实现产品的设计，还要达到客户使用产品的功能。
二、对客户来说，耀达发精密与别人相比独特的专长是什么？
我们是专业的蚀刻加工团队，深耕蚀刻行业多年。我们的专长就是可以利用我的优秀的资源，对一些超精密的产品进行独一无二的设计。利用我们的灵活性，专门配备的样品攻关，批量攻关团队，为客户的产品进行量身打造，无论是时间周期还是管控精度，我们都可以随时对应。针对客户的急件，甚至可以24小时内完成，以解客户的燃眉之急。
三、耀达发精密能给客户的公司增加多大的价值？
价值取决于提供的服务是否精准。耀达发精密五金针对客户的产品设计制造过程中，采用量化的标准，利用合理的利润空间的同时，帮助客户实现设计初衷。只有客户的设计能完美的实现并优于现有市场上的同类产品，才能为客户的产品最终赢得市场打下坚实的基础。实际上，作为下游的加工企业，服务客户等于帮助客户，服务客户等于帮助客户解决问题。解决现实问题，即帮助客户实现更大价值。
四、耀达发精密提供的什么服务是独一无二的？
相完备的体系认证，友好的环境要求。坚持环保理念办工厂！我们的污水废水均为处理后达标排放，生产产生的酸性废气经过处理后抽送，不会对大气产生污染。因为蚀刻行业采用的是化学药水的方式进行加工，会产生一些废渣，重金属。针对此问题，我们也联合工业园及环保监控方，由专门的处理公司进行无害化妥善的处理。我们有专业的检测设备，保证客户的产品符合设计要求。
强调服务、关注客户的时代，因为服务是营销的基础，是连接产品和市场的真正桥梁和纽带，一家精密蚀刻加工厂的口碑正是植根于它所提供的服务品质。卓越的服务品质不仅是市场经济发展对支撑板提出的具体要求，也正逐渐成为一家金属蚀刻加工核心竞争力的重要内容之一，在很大程度上影响着其未来的盈利能力。
一、把份内的服务做精
份内服务就是意料之内、情理之中的服务，也是我们本应该做好的服务，是客户有需求我们也能提供的服务，占据了我们日常工作的绝大部分。如日常的蚀刻业务处理、产品营销、客户接待等。正是由于这些工作的日常性和重复性，我们可能会忽略掉其中应该注意的某些细节，有时由于处理不当还会导致客户的不满甚至投诉。
1．发自内心尊重和关注客户，迅速响应客户支撑板的需求
所有为客户提供服务的工作人员都要树立全面正确科学的服务观，真正将客户作为上帝，尊重客户的选择和隐私，关注客户的感受，换位思考，站在客户立场为客户办理业务、解决困难。对于客户在服务工作和业务办理中提出的各种诉求积极响应，迅速行动；多方面寻求帮助，让客户感到宾至如归。
2．注意每一个金属蚀刻加工的细节
细节决定成败。蚀刻的工作中要特别注意细节。在日常工作中，从着装、仪表到文明用语的使用等都从细处反映了我们的职业化水平，一个微笑、一个手势、一个问候都能让客户感到温馨；能够为客户提供“一站式”，整体方案的提出服务，做到客户有人问、我们有回应，更是从细处体现了我们的专业化水准，这些是我们细化服务的基础性工作。
3．提供优良的服务环境、便利的服务措施
现在的客户越来越重视服务环境和沟通的便捷性。我们要注重内外部环境建设，加大对网站的细节图片的处理，优化，为客户提供更温馨舒适的网络产品浏览环境。还需注意为特殊客户（如新品开发）提供相应的特殊便利条件。
耀达发精密专业提供支撑板蚀刻加工，支撑板蚀刻的企业，可以对支撑板蚀刻产品进行定制加工
地址：深圳市宝安区福永街道塘尾和沙路富民工业区B5栋1楼（总部）
直线：刘先生135 3425 7051（同微信） 邮箱：ly@sz-ydf.com
QQ刘先生：252292527；阿里旺旺-刘先生 ：xieliuliu
公司网址：www.sz-ydf.com
生产线地址：深圳市宝安区西乡街道金德路2号草围第二工业区双联精密J栋2楼（分部）
