蒸汽片

蒸汽片

产品简介: 根据其利用工作流体在相变化时所具有的潜热来输送大量热量的原理,可归属平板式管热
  • 咨询热线:135 3425 7051

产品详细描述



蒸汽片产品详细介绍

产品名称

蒸汽片

主要用途

根据其利用工作流体在相变化时所具有的潜热来输送大量热量的原理,可归属平板式管热

客户对本产品的蚀刻加工要求

公差要求高,质量好,可批量化生产,材质稳定

产品使用材质

SUS304H或SUS316,无氧铜等材均可适用

材质材料的厚度mm

0.02mm,0.03mm,0.05mm,0.08mm,0.06mm,0.1mm,0.12mm,0.15mm,0.18mm,0.2mm

本产品加工蚀刻管控精度及能力

最高可管控+/-0.01mm,一般客户要求为+/-0.05MM,特别厚的材料双方方共同确认

本厂针对此产品蚀刻加工能力

批量化生产蒸汽片每天生产高达丝500张标准张,折合此产品大约数量10000/天。针对小批量多样化的定制形产品,也可以积极应对并快速反应,节省我们的作业成本的同时,回馈给客户更快,更好服务,节约赶时间成本及产品成本。我们最大的可加工的面积达到1000mm,具体参数客户可以将设计图发至邮箱:ly@sz-ydf.com以便双方及时沟通确认。

针对批量生产时间

针对数量,批量化生产加工周期一般控制在5-15天,特殊的情况下,如产品交期特别紧张的可以提前和我们商量确认。我们会调用本厂资源去积极的对应并帮助客户完成紧急状态下的交货时间。总之:一切为了客户,保证批量交货时间。

本产品定价评估规则

总体上一个产品的定价是多方面因素综合判定的。最主要的蚀刻加工工艺主要依材料材质,蚀刻材料的厚度,产品的管控要求精度及加工批量数量综合评估价格。我们始终认为,评估一个产品的价格,不论是样品还是批量的产品,最为理想状态是提供图纸或含有尺寸的样件来参考,这样的评估价更准确,也是对客户负责任一种方式,准确的评估价格对客户也是一种尊重,图纸请发送至邮箱:ly@sz-ydf.com

本产品样品提供方式

可以针对特殊的样品申请免费。正常情况下下,我们的样品均是需要收取样品费用的。主要原因在于收取最基本的模版费及蚀刻加工过程中的人工,水电,及厂租。蚀刻工艺本身由于反应时间快,相对的成本较低,已经为相关的设计制造节省了很大的费用。每个月高达上百种的新品需要打样,成本压力巨大。本着共赢互利的精神,绝大部份的客户在沟通中也表示理解。

本产品检验方式及检测工具

平面检测。使用影像仪(二次元),配合卡尺,高度计,深度计等工具

蚀刻加工特殊要求

有要依据客户的图纸进行管控,孔径均匀。

售后

售后服务电话:135 3425 7051,售后投诉邮箱:ly@sz-ydf.com。我们是专业的蚀刻工厂,对所有我司的产品售后负责。不论是服务态度,还是产品质量,甚至前置的关于产品设计沟通,业务员的服务质量等,均可以直接沟通。本厂有专业的品控团队,快速的反应机制,针对客户的投诉,24小时内回复。48小时内提出改善对策,最快三天内完成改善品发货。

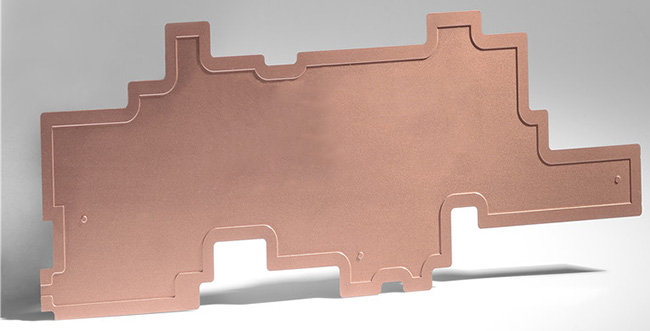

蒸汽片图一

蒸汽片图二

蒸汽片图三

蒸汽片图四





蒸汽片的一些共性特点说明

关于开模及费用

相对低廉的开模费用,普通的情况下200-1000元不等(特殊的玻璃光罩会贵一些)。更新设计的时间快,最快可一天内即可完成设计的更新并完成模版制作,且成本较小。

新产品的开发周期

针对蚀刻工艺的新产品开发可以更灵活,费用低。设计人员在新品开发时,可以提前和我们沟通,这样可以经过双方的讨论,来规避一些设计上的缺陷。比如:设计的材料厚度,设计的加工管控精度,可以蚀刻的最小孔,最小的缝隙等。可以提前将设计图发至邮箱:ly@sz-ydf.com进行前置讨论。或电话联系:刘生135 3425 7051

可实现的一些特殊作用

蚀刻加工可以实现冲压,切割或CNC达不到的凹凸效果:比如一些LOGO,品牌标识等,且立体感强,图案任意,精细度高

通用的一些可管控精度

依据材料材质,厚度,本厂加工精度大约可以换算成材料厚度的10%,比如0.1mm厚的不锈钢,可管控的精度为+/-0.01mm

可加工的一些形状

几乎可以任意形状。依据材料厚度的不同,形状可开的最小开孔会有所不同,越厚的板子,可开的形状间隙需要越大。复杂外形的产品同样可以蚀刻,无需额外增加成本。

金属蚀刻可加工一些材料厚度

最为理想状态是:0.05mm-0.5mm厚度区间。目前本厂可加工材料厚度控制在0.02mm-2.0mm。越厚的板材需要蚀刻加工的时间会更久,相对成本会更高。同时,超薄的材料加工成本也不会低,过程管控防变形等操作需要特殊对待。

蚀刻加工可以加工一些材质

理论上,所有的金属材料均可以被腐蚀或蚀刻加工。只是针对不同的材料会采用不同的化学配方,抗腐蚀性能好的材料比如金,银等甚至需要王水型蚀刻配方才能蚀刻。考虑到风险因素及量产性,本厂绝大部份采用SUS304,SUS316不锈钢蚀刻加工,以及所有的铜材,铜合金,钼片类材料均可以蚀刻。

蚀刻加工特别优点

由于蚀刻加工是通化学药水的方式进行浸蚀。
1.
最为显著的优点就是产品跟原材料保持高度一致。不改变材料的性状,不改变材料应力(除表面半蚀刻的以外),不改材料的硬度,拉伸强度及屈服强度及延展性。基加工过程在设备中是经过雾化的状态进行蚀刻,表面无明显压力。
2.
没有毛剌:产品加工过程,全程无冲压力,因此不会产生卷边,突点,压点。
3.
可以和后工序冲压配合完成产品的单独成型动作,可以有挂点的方式进行整版电镀,背胶,电泳,黑化等,相对成本更为节省。设计挂点方式可以联系刘先生:ly@sz-ydf.com;135 3425 7051
4.
小型化,多样化同样可以应对,且周期短,成本小。这就为国内外一些小型或独角兽型的公司提供一更好的解决方案,用我们的专门的样品制样组,达到快速交期的目的,同时产品质量又能得以保证。



蒸汽片由于产品大小尺寸不大,可以批量化排版加工,每天产能高。

产品介绍:

蒸汽片vapor chamber)的结构,由底板,边框和盖板组成一个完全封闭的平板型腔体,腔体内壁面设有吸液毛细芯结构,毛细芯结构可以是金属丝网,微型沟槽,纤维丝,也可以是金属粉末烧结芯以及几种结构组合。腔体内部必要时需设有支撑结构,以克服因抽真空负压造成凹陷和受热外涨的变形。

蒸汽片vapor chamber)制造,我公司采用烧结铜粉末作为吸液毛细芯结构,由于蒸汽片的腔体面积相对较大,空腔间隙小,同时在狭小的腔体内设置毛细吸液芯结构,需要解决适宜的铜粉末定型烧结,包过真空抽管等所有焊缝的焊接,注入传热工作介质,真空形成与保持等许多难题,最终保证传热性能和板面不变形。看似非常简单的蒸汽片制作难度还是相当大的。



多年来,美国日本台湾地区许多知名散热器模组生产企业,科研院所都投入巨大的财力人力资源在研究均温板,如美国Thermocore,日本fujilura,台湾业强,超众等难点制约而停滞不前。



在国内,蒸汽片研究和生产基本处于空白阶段,我公司自2004年开始为蒸汽片制程工艺和设备投入37万美金研究经费,组建了一个由三名博士,一名硕士和多名富有丰富实践经验的高级工程师,工程师组成的科研团队,近五年来先后采用马口铁,铜箔,不锈钢,铜板,铝型材等多种材料,分别制作网格式,沟槽式,纤维丝式,金属粉末烧结式等多种毛细结构形式,进行反复试验,最终专攻粉末烧结式蒸汽片(同时研究的柱形热管已经形成量产,提供台湾和欧美地区)。

耀达发精密专业提供蒸汽片加工,蒸汽片蚀刻的企业,可以对蒸汽片产品进行定制加工

深圳市耀达发精密科技有限公司

地址:深圳市宝安区福永街道塘尾和沙路富民工业区B5栋1楼(总部)

直线:刘先生135 3425 7051(同微信) 邮箱:ly@sz-ydf.com

QQ刘先生:252292527;阿里旺旺-刘先生 :xieliuliu

公司网址:www.sz-ydf.com

生产线地址:深圳市宝安区西乡街道金德路2号草围第二工业区双联精密J栋2楼(分部)
