多年来，蚀刻产品千千万万，我们都在与之竞争，但是这么多家到底哪家才能做的更好？更精密呢？那么今天我们来探讨下精密的掩膜板加工厂到底有哪些？那么这些中哪个做的是让客户最满意的？

其实在深圳，广州，东莞等，有非常多的金属蚀刻加工厂，首先按技术来说其实相对性都是差不多，但是对于那些公差及要求极为严格的，我相信难度会大大增加，很多工厂可以做出来，但是加工精度难以保证。

深圳市耀达发精密科技是一家从事于精密掩膜板加工厂，位于深圳市宝安区，是一家大型的精密掩膜板加工厂，很多人会问为什么我们要选择耀达发的掩膜板呢？

产品可以应用于电子束蒸发，热蒸发，磁控溅射等设备中，用来制备太阳能电池，光电探测器，LED，激光器，场效应晶体管等各种器件电极及各种薄膜材料图形设计。

我们已与北京大学，清华大学，北京大学，华东理工大学，西南大学，成都科技大学，西安交通大学，汕头大学，河北工业大学，哈尔滨工业大学，中科院长春化学所，中科院苏州纳米所，中科院深圳先进院，兰州物化的，合肥物质所，武汉大学，华中科技大学，中科院昆明植物研究所，北京航空航天大学，山东大学，浙江大学，吉林大学，华南理工，中山大学，东南大学，苏州大学，太原理工大学等国内众多的高校和科研院所以及高技术企业形成了长期合作关系，积累了丰富的设计和制备经验，具备诸多优势。

在材质的选取方面，我们选用高韧性的SUS304 H不锈钢材料，这样做出来的掩膜版不但精度高，而且表面光滑，产品不易受弯折而变形，经久耐用，同时还能够让掩膜版板与器件保持很紧密的贴合，减少阴影效果。

我们耀达发公司所采用的不锈钢厚度包括0.03mm,0.05mm,0.06mm,0.08mm到1 mm的各种尺寸，采用较薄的不锈钢制备出来的掩膜版所产生的阴影效果会更少,扰度更可控。

耀达发公司承接各种图案定制，客户最好能提供包含尺寸的CAD版设计图。如果画图实在有困难，我们可以根据客户描述来绘制，同时我们还能对客户的掩膜版设计提供一些建议。

如果客户自己的设备有较好的样品架，可以只考虑做一片上面所示的单片掩膜版就行。如果没有较好的固定器件的方案，建议采用我们的叠层设计法。下面以0.1mm的栅状电极为例进行详细说明。

下面先举几个掩膜版的实例，后面再解释几个掩膜版的设计技巧。

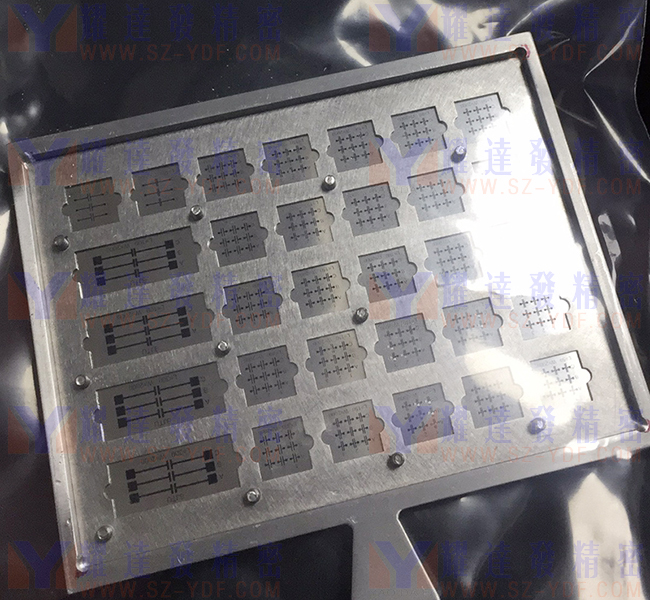

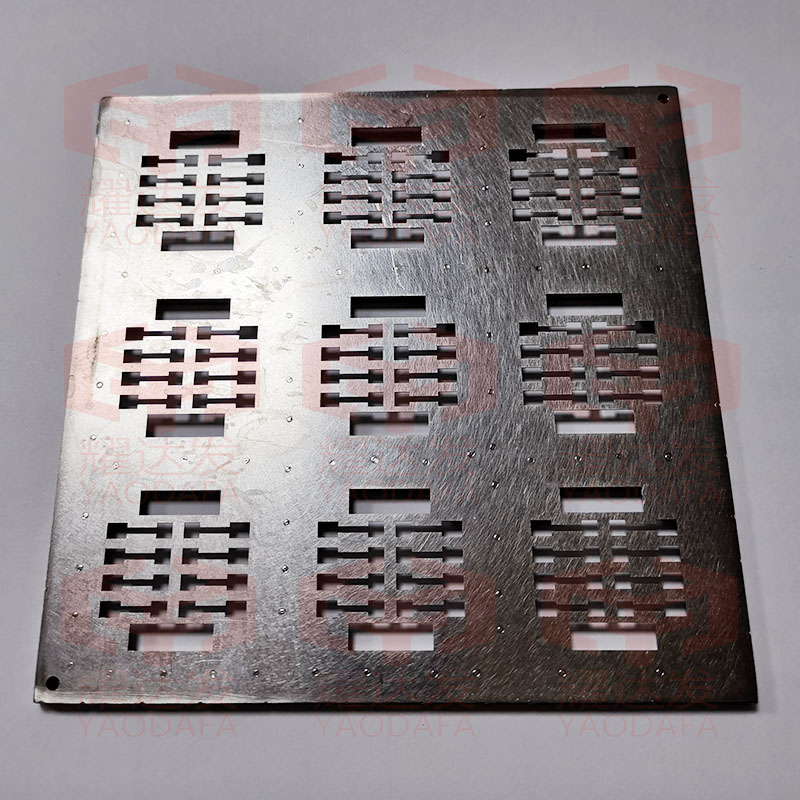

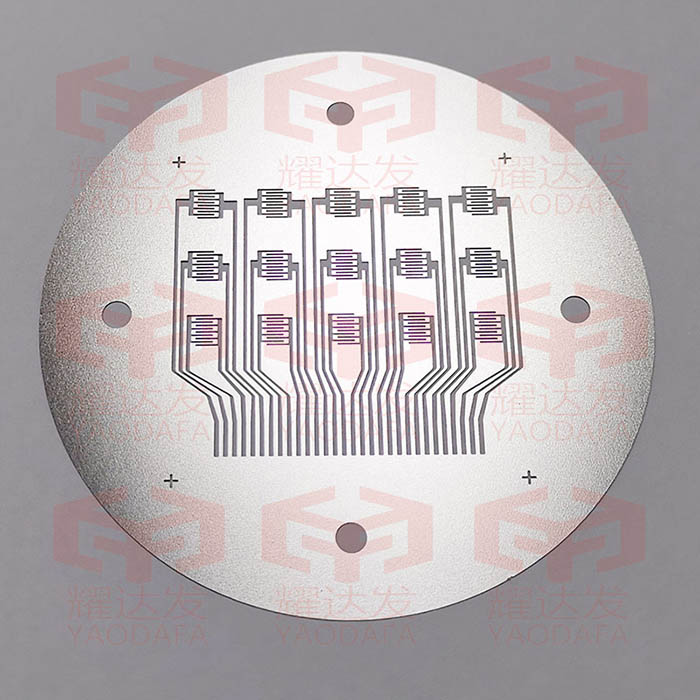

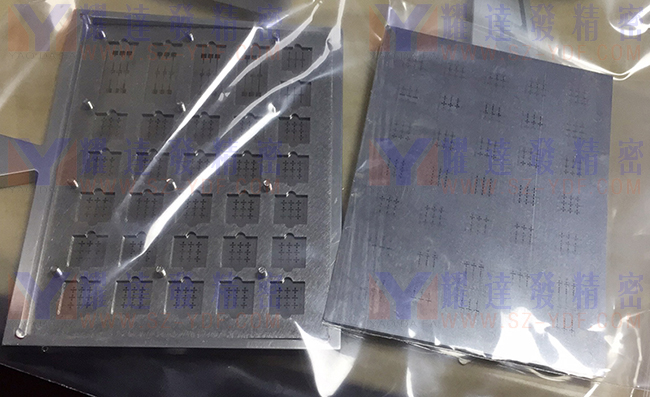

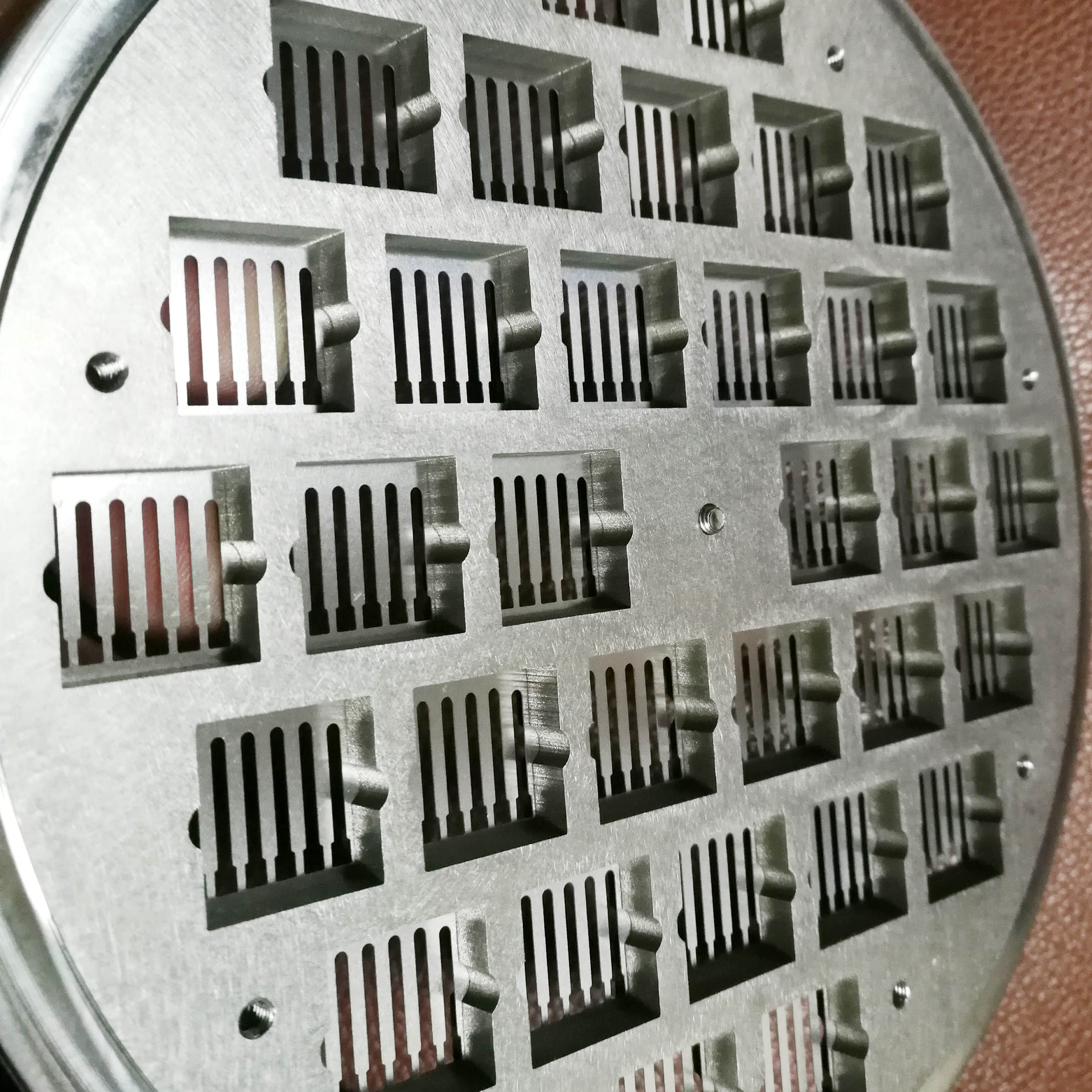

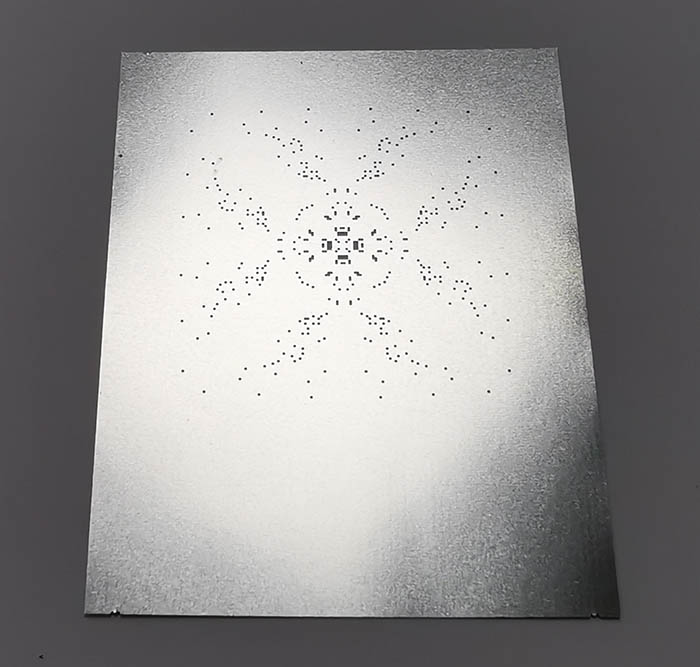

如下图所示是各种图案实例。掩膜版设计技巧

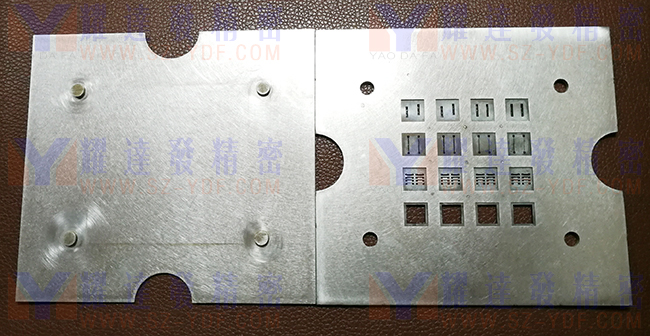

如图所示，客户可以设计，做多种不锈钢片，其中：固定硅片的治具槽已按要求制作，掩膜图案在下或在上固定均可

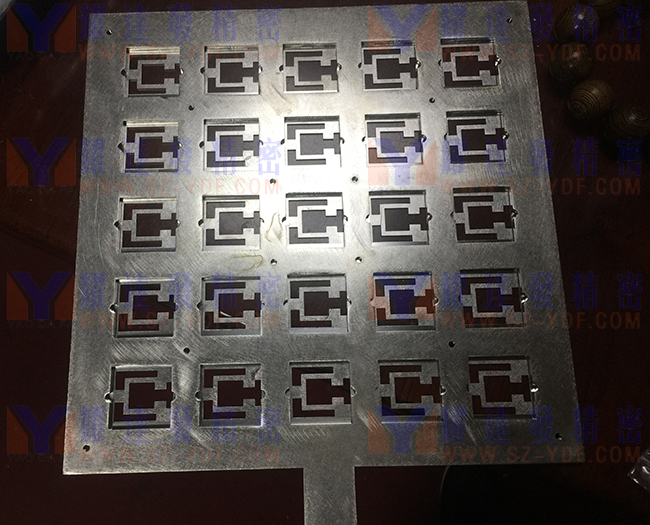

我们将方格板用螺丝固定到掩膜版上面就可以防止电池片的左右移动。方格板的厚度可以根据器件的厚度来定制，如图中所示的方格板就是可以放入厚度为0.5mm，边长为1*1cm的电池片共16片。客户还可以一次性设计几个不同厚度的方格板，这样自己就可以通过将不同厚度的方格板叠合在一起形成任意组合的厚度，以便于用于不同厚度器件的电极蒸镀。

如果想进一步固定电池，则可以设计一个如下图一样的弹片覆盖到方格板上面，这样一方面能完全将器件固定，在一些需要将掩膜版竖放或反放的设备中可以让器件不掉或松动；另一方面还能在蒸镀电极时防止器件背面被金属蒸汽污染。

另外，由于掩膜版比较薄，若面积过大可能会发生一定的弯曲，客户还可以设计如左上角所示的掩膜版固定片压住下面的掩膜版，或者通过设计更加密集的螺丝孔，使掩膜版更加平整稳固。
