0.1mm孔+如何加工
| 产品简介： | 0.1mm孔+如何加工？ |
- 咨询热线：135 3425 7051
产品详细描述
无论是加工小孔，还是各处孔型，一般都是通过以下几种方式来加工
1、线切割：此种工艺加工的低于0.5mm的孔，孔径周边会有一些缺陷。由于线切割会产生一些油污等，需要后期清理，清洗要干净。另外，线切割由于丝的快慢直接影响到孔径的垂直边的直线度，所以尽量用使用慢走丝加工。关键处的下刀和收刀的口的衔接部份，需要后期毛剌的抛光处理。相对来说效率比较低，而且对于一些超薄材料的加工，不太适合。
2、激光加工0.1mm的孔效率快一些。但也存在加工的一些不足，比如：下刀和收刀口的棱边处理。由于激光是通过光温烧切材料，容易在孔径的周边存留一下残渣，残渣的颜色都是黑色，而且很难清理。激光加工的最小的孔可以达到很小，甚至更小的孔。但是，放大N倍后，波浪纹的存在是其最大的缺陷。另外，激光加工0.1孔容易通过高温改变材料的性质，对于一些特殊材料的材料，容易产生影响。特别是密集孔容易产生变形。
3、蚀刻工艺：材料厚度决定了必须使用哪种工艺。耀达发精密蚀刻工艺能很好的解决低于1mm的孔生产问题。主要应用为：蚀刻工艺。这种工艺可以有效的和使用的材料厚度相配套，解决低于0.1mm的孔怎么加工的问题。特别是针对一些密集，公差要求高的小孔有很独到的加工方式。加工后的小孔壁无毛剌，孔径均匀，且真圆度好。当这种密集或不密集的小孔产品需要大批量生产时，蚀刻工艺也可以积极应对。耀达发使用卷对卷玻璃曝光机来生产蚀刻产品。每天生产高达1000平方米。极大的满足了高端精密直径低于0.5mm的孔蚀刻加工问题。
蚀刻工艺解决低于0.5mm的孔问题时，必不可少的环节需要受到材料厚度的限制。如：开直径0.2mm小孔蚀刻加工的时候，使用的材料厚度必须在0.03-0.08mm之前，如厚度大于0.2mm的时候，就不适用蚀刻工艺来解决0.2mm小孔加工的问题了。因为，此时由于化学蚀刻的药剂的扩张性无法满足蚀刻量。
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
|
0.1mm孔+如何加工产品详细介绍 |
|
|
产品名称 |
|
|
主要用途 |
0.1mm孔+如何加工？ |
|
客户对本产品的蚀刻加工要求 |
公差要求高，质量稳，阻值可量化，可批量化生产，材质稳定 |
|
产品使用材质 |
SUS304H或铁镍钴合金等 |
|
材质材料的厚度mm |
0.02mm,0.03mm,0.05MM,0.06MM,0.08MM,0.1MM,0.12MM,0.15MM,0.2MM,0.25MM,等,不同厚度可以加工不同的孔径和零件形状。 |
|
本产品加工蚀刻管控精度及能力 |
最高可管控+/-0.01mm，一般客户要求为+/-0.05MM，特别厚的材料双方方共同确认 |
|
本厂针对此产品蚀刻加工能力 |
批量化生产0.1mm孔+如何加工，每天生产高达丝500张标准张，折合此产品大约数量10000个/天。针对小批量多样化的定制形产品，也可以积极应对并快速反应，节省我们的作业成本的同时，回馈给客户更快，更好服务，节约赶时间成本及产品成本。我们最大的可加工的面积达到1000mm，具体参数客户可以将设计图发至邮箱：ly@sz-ydf.com以便双方及时沟通确认。 |
|
针对批量生产时间 |
针对数量，批量化生产加工周期一般控制在5-15天，特殊的情况下，如产品交期特别紧张的可以提前和我们商量确认。我们会调用本厂资源去积极的对应并帮助客户完成紧急状态下的交货时间。总之：一切为了客户，保证批量交货时间。 |
|
本产品定价评估规则 |
总体上一个产品的定价是多方面因素综合判定的。最主要的蚀刻加工工艺主要依材料材质，蚀刻材料的厚度，产品的管控要求精度及加工批量数量综合评估价格。我们始终认为，评估一个产品的价格，不论是样品还是批量的产品，最为理想状态是提供图纸或含有尺寸的样件来参考，这样的评估价更准确，也是对客户负责任一种方式，准确的评估价格对客户也是一种尊重，图纸请发送至邮箱：ly@sz-ydf.com |
|
本产品样品提供方式 |
可以针对特殊的样品申请免费。正常情况下下，我们的样品均是需要收取样品费用的。主要原因在于收取最基本的模版费及蚀刻加工过程中的人工，水电，及厂租。蚀刻工艺本身由于反应时间快，相对的成本较低，已经为相关的设计制造节省了很大的费用。每个月高达上百种的新品需要打样，成本压力巨大。本着共赢互利的精神，绝大部份的客户在沟通中也表示理解。 |
|
本产品检验方式及检测工具 |
平面检测。使用影像仪（二次元），配合卡尺，高度计，深度计等工具 |
|
蚀刻加工特殊要求 |
有要依据客户的图纸进行管控，孔径均匀。 |
|
售后 |
售后服务电话：135 3425 7051，售后投诉邮箱：ly@sz-ydf.com。我们是专业的**工厂，对所有我司的产品售后负责。不论是服务态度，还是产品质量，甚至前置的关于产品设计沟通，业务员的服务质量等，均可以直接沟通。本厂有专业的品控团队，快速的反应机制，针对客户的投诉，24小时内回复。48小时内提出改善对策，最快三天内完成改善品发货。 |
|
0.1mm孔+如何加工的一些共性特点说明 |
|
|
关于开模及费用 |
相对低廉的开模费用，普通的情况下200-1000元不等（特殊的玻璃光罩会贵一些）。更新设计的时间快，最快可一天内即可完成设计的更新并完成模版制作，且成本较小。 |
|
新产品的开发周期 |
针对蚀刻工艺的新产品开发可以更灵活，费用低。设计人员在新品开发时，可以提前和我们沟通，这样可以经过双方的讨论，来规避一些设计上的缺陷。比如：设计的材料厚度，设计的加工管控精度，可以蚀刻的最小孔，最小的缝隙等。可以提前将设计图发至邮箱：ly@sz-ydf.com进行前置讨论。或电话联系：刘生135 3425 7051 |
|
可实现的一些特殊作用 |
蚀刻加工可以实现冲压，切割或CNC达不到的凹凸效果：比如一些LOGO,品牌标识等，且立体感强，图案任意，精细度高 |
|
通用的一些可管控精度 |
依据材料材质，厚度，本厂加工精度大约可以换算成材料厚度的10%，比如0.1mm厚的不锈钢，可管控的精度为+/-0.01mm |
|
可加工的一些形状 |
几乎可以任意形状。依据材料厚度的不同，形状可开的最小开孔会有所不同，越厚的板子，可开的形状间隙需要越大。复杂外形的产品同样可以蚀刻，无需额外增加成本。 |
|
金属蚀刻可加工一些材料厚度 |
最为理想状态是：0.05mm-0.5mm厚度区间。目前本厂可加工材料厚度控制在0.02mm-2.0mm。越厚的板材需要蚀刻加工的时间会更久，相对成本会更高。同时，超薄的材料加工成本也不会低，过程管控防变形等操作需要特殊对待。 |
|
蚀刻加工可以加工一些材质 |
理论上，所有的金属材料均可以被腐蚀或蚀刻加工。只是针对不同的材料会采用不同的化学配方，抗腐蚀性能好的材料比如金，银等甚至需要王水型蚀刻配方才能蚀刻。考虑到风险因素及量产性，本厂绝大部份采用SUS304,SUS316不锈钢蚀刻加工,以及所有的铜材，铜合金，钼片类材料均可以蚀刻。 |
|
蚀刻加工特别优点 |
由于蚀刻加工是通化学药水的方式进行浸蚀。 |
.jpg)
如何才能保证0.1mm孔+如何加工产品的品质
一、我的客户需要什么？我如何帮助客户实现？
首要的问题我们始终站在客户的角度考虑问题。因为我们是0.1mm孔+如何加工的资深人员，了解客户想的是什么，他的产品由我们的加工能否解决客户问题 ？客户设计初步阶段如何帮助客户去规避一些生产风险？这都 是作为一个服务型工厂必须考虑到的问题。耀达发精密五金拥有自己的工程团队，拥有资深的工程设计人员，可以将客户的需求转化的初步设计的考量，不仅帮助客户实现产品的设计，还要达到客户使用产品的功能。
二、对客户来说，耀达发精密与别人相比独特的专长是什么？
我们是专业的蚀刻加工团队，深耕蚀刻行业多年。我们的专长就是可以利用我的优秀的资源，对一些超精密的产品进行独一无二的设计。利用我们的灵活性，专门配备的样品攻关，批量攻关团队，为客户的产品进行量身打造，无论是时间周期还是管控精度，我们都可以随时对应。针对客户的急件，甚至可以24小时内完成，以解客户的燃眉之急。
三、耀达发精密能给客户的公司增加多大的价值？
价值取决于提供的服务是否精准。耀达发精密五金针对客户的产品设计制造过程中，采用量化的标准，利用合理的利润空间的同时，帮助客户实现设计初衷。只有客户的设计能完美的实现并优于现有市场上的同类产品，才能为客户的产品最终赢得市场打下坚实的基础。实际上，作为下游的加工企业，服务客户等于帮助客户，服务客户等于帮助客户解决问题。解决现实问题，即帮助客户实现更大价值。
直径0.1mm以下的孔怎么加工？主要要考虑以下重点问题
1、材料厚度：材料厚度决定了必须使用哪种工艺。耀达发蚀刻工艺能很好的解决加工直径0.1mm,0.15mm,0.2mm,0.3mm小孔生产问题。主要应用为：蚀刻工艺。这种工艺可以有效的和使用的材料厚度相配套，解决直径0.1mm小孔加工的问题。特别是针对一些密集，公差要求高的小孔有很独到的加工方式。加工后的0.1mm孔壁无毛剌，孔径均匀，且真圆度好。当这种密集或不密集的小孔产品需要大批量生产时，蚀刻工艺也可以积极应对。耀达发使用卷对卷玻璃曝光机来生产蚀刻产品。每天生产高达1000平方米。极大的满足了高端精密直径0.1mm以下的孔怎么加工问题。
蚀刻工艺解决直径0.1mm以下的孔怎么加工问题时，必不可少的环节需要受到材料厚度的限制。一般情况下，开直径0.1mm以下的孔的时候，使用的材料厚度必须在0.03-0.08mm之前，如厚度大于0.1mm的时候，就不适用蚀刻工艺来解决0.1mm小孔加工的问题了。因为，此时由于化学蚀刻的药剂的扩张性无法满足蚀刻量。
2、材质：针对直径0.1mm以下的孔怎么加工，蚀刻工艺目前只针对一些金属材质。
3.如无法用蚀刻工艺解决，此时可考虑激光切割了。但是激光切割工艺会产生一些烧黑的现象，容易改变材料材质，以及残渣不易清理或无法清理的现象。不是完美的0.1mm小孔解决方案。如果要求不高，可以试用。
3、电火花打孔，也称电子打孔。对于少量的孔如：2个或5个左右，可以使用，主要是针对模具打孔等操作，无法批量生产

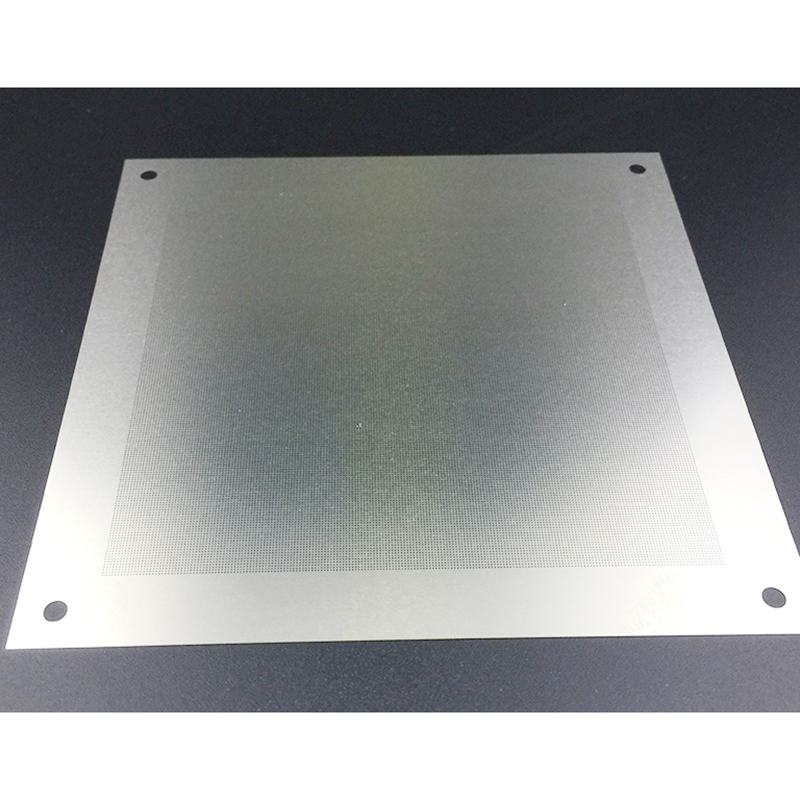

我们不仅仅是加工超细小的0.1mm的微孔，我们同样可以加工各种类型，各种厚度的网孔板。比如:0.2mm，0.25mm,0.3mm,0.4mm0.5mm,0.6mm及以上各种各样的网孔孔径，都可以加工设计。针对一些异形的网孔，如多边型，六边形网孔板，我们同样都在大批量的加工。长期和一些大型的企业集团合作，过滤网孔板，大量应用于汽车，电子，消费数码，手机，平板电脑等。如您需要类似的网孔请随时和刘先生 135 3425 7051，联系加工。我们会提供给您完美的解决方案。
耀达发精密是一家专业提供0.1mm孔+如何加工加工的工厂，专注0.1mm孔+如何加工加工产品的设计生产，是0.1mm孔+如何加工的领导者，哪里有0.1mm孔+如何加工就找耀达发
地址：深圳市宝安区福永街道塘尾和沙路富民工业区B5栋1楼（总部）
直线：刘先生135 3425 7051（同微信） 邮箱：ly@sz-ydf.com
QQ刘先生：252292527；阿里旺旺-刘先生 ：xieliuliu
公司网址：www.sz-ydf.com
生产线地址：深圳市宝安区西乡街道金德路2号草围第二工业区双联精密J栋2楼（分部）
